PRODUCTO List

G-scan2

Lo mejor está mejor que nunca

alta definición más grande LCD

WiFi y Bluetooth incorporados para conexión

Osciloscopio automotriz de de 4 canales y multímetro gráfico automotriz

Y un legado de cubertura del G-scan

Para vehículos de pasajeros, vehículos comerciales y vehículos pesados asiáticos

  • Estructura de triple de CPU de alto rendimiento
    Diseñado para un rápido arranque y un alto rendimiento mediante la adopción de 3 CPU dedicada a la computación, comunicación y medición.
  • 7” Legible a la luz del sol LCD
    7 "de alta resolución de 1024 x 600, el LCD garantiza la legibilidad llamativa con el pulso de visualización gráfica de los datos de diagnóstico e información.
  • Conectividad Wireless
    G-scan2 puede acceder a Internet y utilizar la actualización inteligente *, sistema de retroalimentación rápida, interfaz de PC en tiempo real, y la impresión directa **
  • Tarjeta de Memoria de 16 GB SD
    Se aplica la solución de almacenamiento más ampliamente utilizada. Tarjeta SD 16 GB con capacidad suficiente aplicaciones de software y los datos completos
  • Bateria Recargable
    2100mAh Li-ion batería suministra energía a G-scan2 durante más de una hora en condiciones de carga completa sin fuente externa
  • Sistema Operativo Win CE 6.0
    Designed to be used in the tough workshop environment. Check out the 4-point fastening main DLC and the 13 tactile keys
  • Diseño sólido y rígido
    Diseñado para ser utilizado en el entorno del taller dura. Echa un vistazo a los 4 puntos de fijación DLC principal y las teclas táctiles 13
  • 24V Soporte de vehículos comerciales
    La diagnosis de vehículos asiáticos es la especialidad del G-scan2. Hacer la conexión directa al sistema de autobuses y camiones 24V
  • Diagnóstico S/W totalmente Compatible con G-scan
    Compartir la misma plataforma de comunicación con G-scan, G-scan2 hereda G-scan, una excelente capacidad diagnóstica y rendimiento
  • Arranque en cero segundo
    Para un rápido arranque. G-scan2 es compatible con el modo Stand-by ***. Pulse el botón de encendido, y G-scan2 se activa y se prepara para su uso al instante

  • Actualización inteligente

    Si se permite el acceso a Internet a través de la red WiFi, G-scan2 se conecta al servidor GIT a través de Internet, supervisa la disponibilidad de las actualizaciones y descargas para mantener su software al día

  • Impresión directa

    Si el G-scan2 está conectado a la misma red con el PC donde está instalado el programa de utilidad de PC, G-scan2 puede imprimir la pantalla actual o guarda capturas de pantalla a través de impresora de red de la PC.

  • Modo de espera

    Una breve pulsación de la tecla de encendido durante el funcionamiento pone G-scan2 en el modo Stand-by - hibernando con el mínimo consumo de energía, y G-scan2 se activa al instante por una pulsación corta de la tecla de encendido o al tocar la pantalla.

G-scan2 Unidad Base

Especificación General

Categoria Especificaciones
Micro Controlador Triple CPU Panel principal de control ARM11 @ 600MHz
Panel de Comunicaciones ARM9 @ 266MHz
Panel de medición (opcional) ARM9 @ 266MHz
Sistema de Memoria Panel de control principal: Flash NAND de 128 MB y 256 MB de RAM SD
Panel de control principal: Flash NAND de 32 MB y 8 MB de RAM SD
Panel de control principal: Flash NAND de 32 MB y 8 MB de RAM SD
Memoria Externa Tarjeta SD de 16 GB
LCD 7” TFT LCD (1024 X 600 pixel)
Dispositivo de Entrada Pantalla táctil
Potencia, Enter y tecla Esc
4 vías teclas direccionales, teclas de función F1 ~ F6
Luces Indicadoras 3 Color LED
Sonido Bozina y Alta Voz
Bateria Recargable Polimero Li-Ion 2100m Ah 1cell
Func. De Volatage 7 ~ 35V DC (10~35V para carga)
Material de Carcaza PC + ABS con cantoneras de resina de goma
Dimensión 230 X 146 X 72 mm (Con el paquete montado VMI)
Peso Approx. 1300g (with VMI pack mounted)

Connectividad

Categoria Especificaciones
Puerto Externo COM 1 X USB 2.0 standard (mastro) + 1 X mini USB (esclavo)
Modulo WiFi Incorporado
Blue Tooth Incorporado

Adaptador AC/DC

Categoria Especificaciones
Potencia de Entrada 100 ~ 240V AC
Frequencia 50 / 60 Hz

VMI (Vehicle Measurement Interface) - Basic

Oscilloscope

Categoria Especificaciones
Vertical Range 2 Channel Mode ±400mV, ±800mV, ±2V, ±4V, ±8V, ±20V, ±40V, ±80V, ±200V, ±400V
4 Channel Mode ±4V, ±8V, ±20V, ±40V, ±80V, ±200V, ±400V
Vertical Resolution 10 bit
Sampling Mode Normal / Peak Mode
AC/DC Coupling Supported
Horizontal Range 2 Channel Mode 100㎲, 200㎲, 500㎲, 1㎳, 2㎳, 5㎳, 10㎳, 20㎳, 50㎳, 100㎳, 200㎳, 500㎳, 1s, 2s, 5s
4 Channel Mode 200㎲, 400㎲, 1㎳, 2㎳, 4㎳, 10㎳, 20㎳, 40㎳, 100㎳, 200㎳, 400㎳, 1s, 2s, 4s
Save Type General Save Supported
Precision Save Not Supported
AUX Input Voltage 0 ~ 2V
Sampling Speed Max 0.5MS/s

Digital Multi-Meter

Categoria Especificaciones
Voltage ±400mV, ±4V, ±40V, ±400V / Auto Range
Resistance 1Ω ~ 10㏁ / Auto Range
Frequency 1Hz ~ 10kHz
Duty Cycle 1.0% ~ 99.0% (1Hz ~ 1kHz)
Pulse Width 10㎲ ~ 1,000ms
Current/Vacuum Not Supported

Simulation

Categoria Specifications
Voltage Signal Output 0.0 ~ 5.0 V
Frequency Signal Output 1Hz ~ 999Hz
Actuator Frequency Frequency Range 1Hz ~ 999Hz
Duty Range 1% ~ 99% (1% or 10% per Step)
Pulse Width Depends on frequency or duty

VMI2 (Vehicle Measurement Interface) - Advanced

Oscilloscope

Categoria Especificaciones
Vertical Range 2 Channel Mode ±400 mV/ ±1V/ ±6V/ ±10V/ ±20V/ ±48V/ ±100V/ ±200V/ ±400V
4 Channel Mode ±4V/ ±6V/ ±10V/ ±20V/ ±32V/ ±48V/ ±100V/ ±200V/ ±400V
Vertical Resolution 12 bit
Sampling Mode Normal / Peak Mode
Ground Position Moving Supported
AC/DC Coupling Supported
Time Division 2 Channel Mode 1㎲, 2㎲, 5㎲, 10㎲, 20㎲, 50㎲, 100㎲, 200㎲, 500㎲, 1㎳, 2㎳, 5㎳, 10㎳, 20㎳, 50㎳, 100㎳, 200㎳, 500㎳, 1s, 2s, 5s
4 Channel Mode 5㎲, 10㎲, 20㎲, 50㎲, 100㎲, 200㎲, 500㎲, 1㎳, 2㎳, 5㎳, 10㎳, 20㎳, 50㎳, 100㎳, 200㎳, 500㎳, 1s, 2s, 5s
Save Type General Save Supported
Precision Save Supported
AUX Input Voltage 0 ~ 5V
Sampling Speed Max 80MS/s

Digital Multi-Meter

Categoria Especificaciones
Voltage ±0.5V / ±5V / ±50V / ±500V / Auto Range
Resistance 1Ω ~ 10㏁ / Auto Range
Frequency 3 Hz ~ 100 kHz
Duty Cycle 1.0% ~ 99.0% (3 Hz ~ 100 kHz)
Pulse Width 500 ns ~ 990 ms
Current/Vacuum Supported

Simulation

Categoria Specifications
Voltage Signal Output 0.0 ~ 5.0 V
Frequency Signal Output 1Hz ~ 15Hz
Actuator Control Frequency Range 1Hz ~ 2kHz
Duly Range 1% ~ 99% (1% or 10% per Step)
Pulse Width Depends on frequency or duty
Voltage Signal Output 0.0 ~ 5.0 V

  • Cobertura a fondo de coches asiáticos y camiones

    Parte de la comunicación está diseñada totalmente compatible con G-scan, que permite el suministro continuo de indiscutible capacidad diagnóstica fondo asiático de turismos y vehículos comerciales.

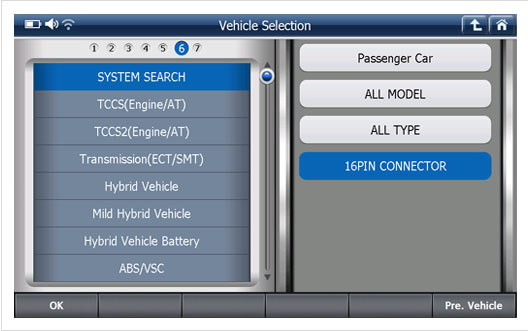

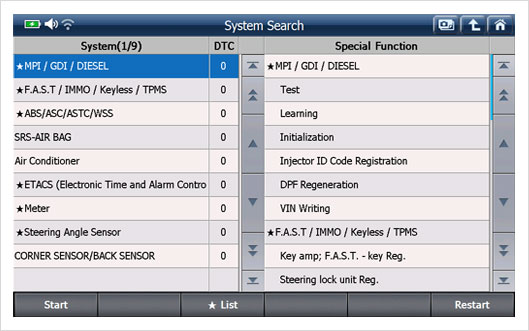

  • Sistema y DTC de Auto búsqueda

    "Sistema de búsqueda" opción comprueba todos los sistemas instalados en el coche automáticamente e informa del número de códigos de avería encontrados y la disponibilidad de avanzadas funciones de diagnóstico en cada uno detectó sistema.

  • Captura de pantalla y Memo

    Simplemente capturar la pantalla en cualquier momento y añadir rápida mano notas escrita en la pantalla. Pueden guardar y volver a cargar para referencia futura.

  • Favorite and Recent

    Marcar las funciones utilizadas con frecuencia en el menú "Favoritos" y llamar a la función como sea necesario sin tener que navegar por todas las capas del menú cada vez. El menú de "reciente" sirve como el acceso directo a las funciones que deba ejecutar en breve repetición.

  • Descripción de texto complete

    Pantalla LCD y la descripción de DTC 2 líneas pantalla característica de alta resolución permite G-scan2 mostrar las descripciones de DTC del largo texto completo impidiendo el uso de las siglas o recortar las partes significativas para caber en el espacio limitado del texto.

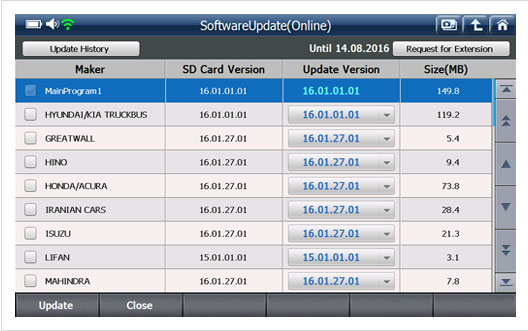

  • Actualización inteligente

    Sistema de actualización inteligente proporciona más flexibilidad para la gestión de software. Las viejas y nuevas versiones para cada marca pueden descargarse desde el servidor de GIT directamente según preferencias personales.

  • CAN Inspección de línea

    G-scan2 ofrece la función que detecta la transmisión de la señal de las líneas de CAN-bus e indica el estado de las señales de CAN Bus, mostrando los símbolos de lámpara ilumina en la pantalla para ayudar a identificar instantáneamente el defecto de hardware del sistema CAN Bus.

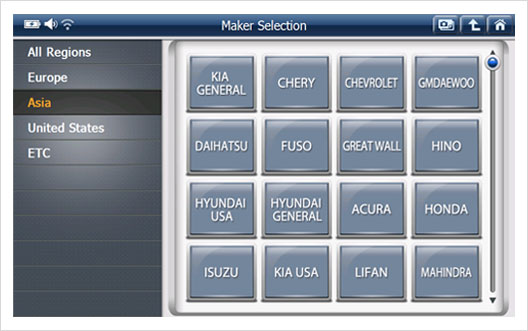

  • Estructura de menú simple y fácil

    Si es seleccionada internacional, sigue una selección de tipo de conector de diagnóstico simple y luego la selección del sistema se puede hacer sin tener que seguir otro modelo, código modelo, tipo o modelo de selecciones del año. Es tan sencillo pero no proporciona una función simplificada. Proporciona completa función y resultado de diagnóstico del mismo nivel como seleccionar todos los detalles del coche de prueba en el nacional de Japón.

  • Funciones de utilidad

    G-scan2 ofrece una variedad de funciones de utilidad como la inspección de la línea de comunicación, conversor de unidades, calculadora y calculadora de funciones especiales (de Ohm ley resistencia paralelo, frecuencia y periodo, distancia de neumáticos por la rotación, porcentaje) para conveniencia del usuario.

  • Modo dual para Hyundai y Kia

    Software de G-scan2 Hyundai y Kia soporta el modo dual donde el 2 de las funciones de diagnóstico
    (DTC análisis, análisis de datos, prueba del actuador y simulador) son ejecutados y muestra al mismo tiempo.

  • Registro

    Los parámetros de datos pueden grabar cualquier momento durante la prueba de que el registro de vuelo puede reproducirse en forma numérica o gráfica

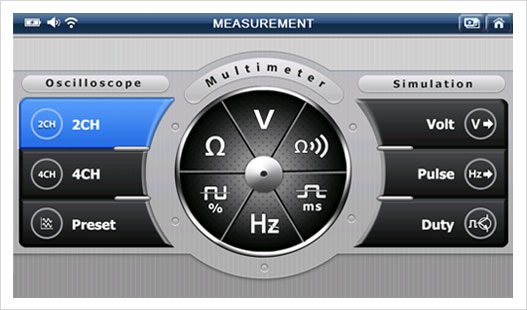

  • Función del Osciloscopio

    Con el paquete opcional de VMI, G-scan2 mide las fluctuaciones de voltaje o amperaje de circuitos sensores o accionadores del vehículo en una rápida repetición y visualiza las señales en las formas de onda de gráficos.
    La medición de la compresión de los cilindros también es posible por el uso de sensor de presión opcional.

    • 4 Modo del canal con entrada aux.

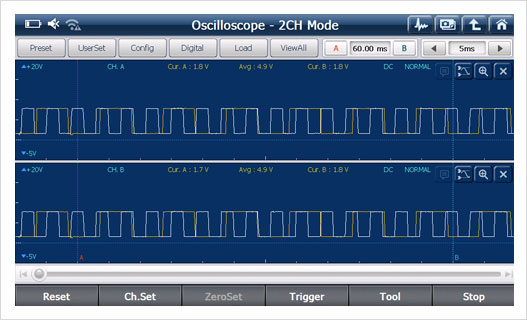

    • 2 Modo del Canal con entrada aux.
    • 2/4 Modo del Canal con Patrón Simple.
    • Parámetro del circuito en la pantalla táctil

  • Multimetro Digital

    G-scan2 proporciona la función del multimetro digital a través de la VMI que realiza la medición de la tensión, resistencia, frecuencia, ciclo de trabajo y el ancho de pulso, así como la prueba de continuidad.

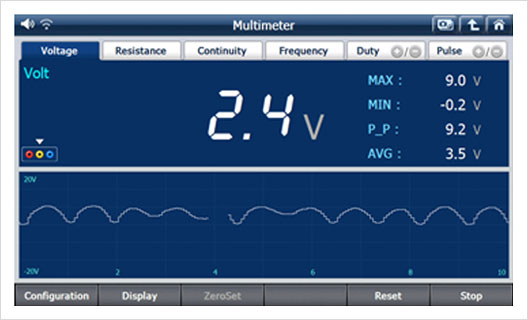

    • Medidor de Voltage
    • Medidor de Resistencia
    • Prueba de Continuidad
    • Medidor de Frecuencia

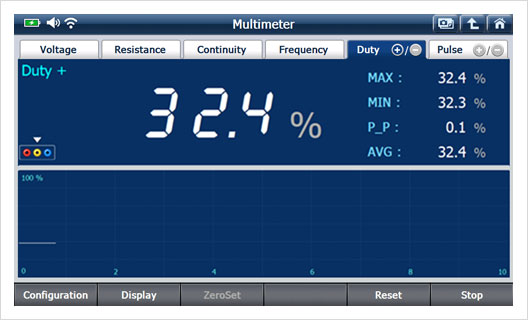

    • Ciclo de Trabajo
    • Medidor de Pulso

  • Simulación de Función

    G-scan2 puede enviar de forma activa las señales eléctricas en el circuito del sensor o actuador del vehículo con fines de diagnóstico en profundidad.

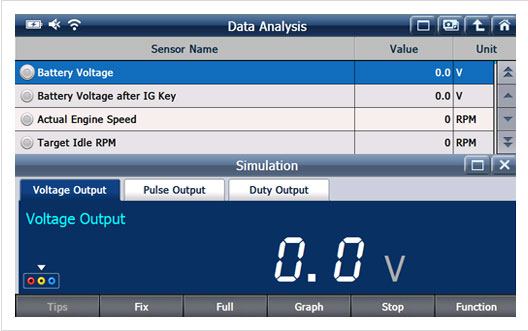

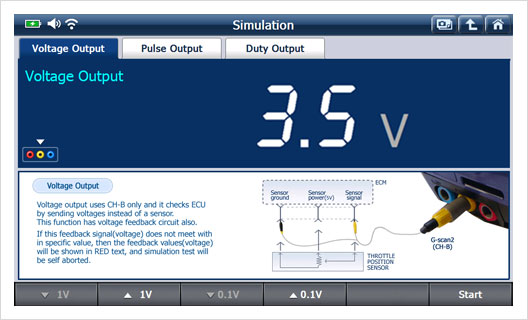

    • Simulación - Señal de salida de voltaje
    • Simulación - Señal de salida de impulsos

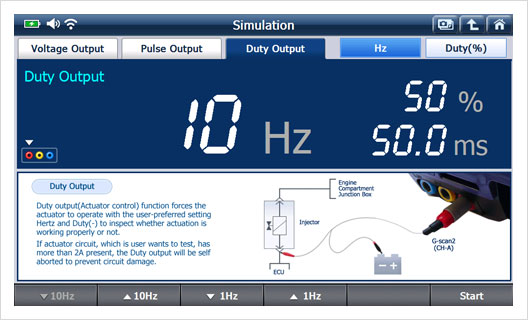

    • Simulación – Señal de la salida de Operación

  • Función de medición (VMI 2 solamente)

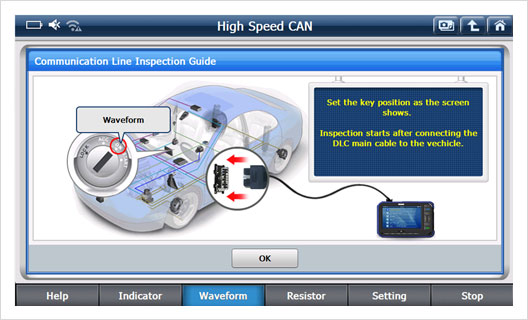

    • CAN Guía de la Línea de Inspección

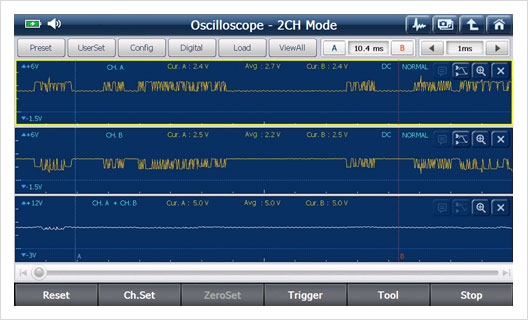

    • Forma de onda real de alta velocidad, Señal CAN
    • Combinar o separar un CH A y CH B

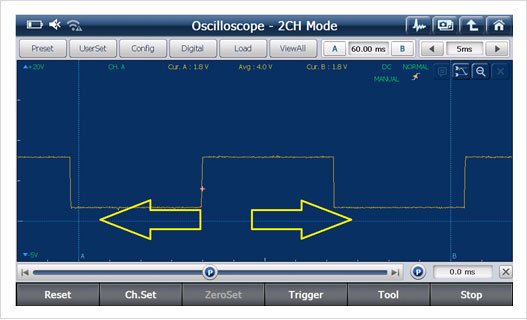

    • Pantalla horizontalmente móvil con desplazamiento P
    • Guía de medición

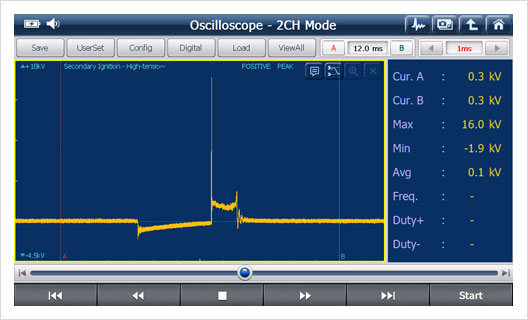

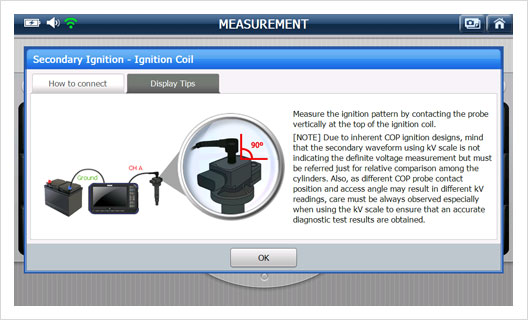

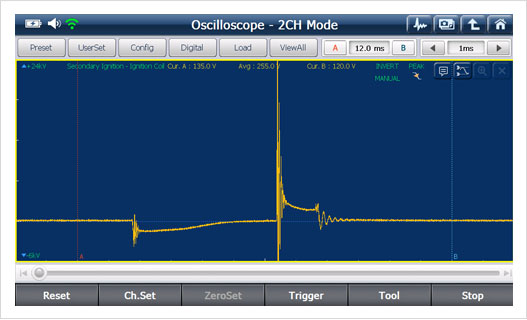

    • Bobina - El Sistema de encendido de la Bujia
    • Guardado / Referencia de forma de onda - Comparación con la forma de onda cargada
    •
    • Conjunto de Masa

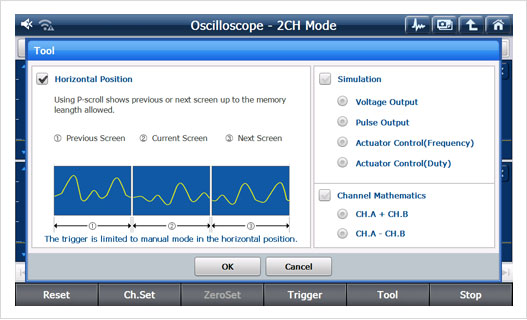

    • Posicion Horizontal
    • Muestra dos cursores en el eje horizontal. Los cursores se mueven libremente, esto ayuda al usuario en el análisis de alta y baja tensión
Suministros Básicos

Partes incluidas en el kit Trade-in

Accesorios Opcionales

Partes incluidas en los kits Estándar, Asian y Full

Adaptadores Asiáticos Opcionales para automóviles OBD

Partes incluidas en los kits Asian y Full

Adaptadores Europeos Opcionales para automóviles OBD

Partes incluidas en el kit Full

Adaptadores de diagnostico opcionales para Vehículos Comerciales

Piezas disponibles como fuentes opcionales

Componentes básicos de VMI/VMI2

(Opcional : Reemplazar Paquete de Batería) Piezas suministradas con el G-scan2 para las funciones de medición

Componentes básicos para VMI/VMI2

Piezas disponibles como fuentes opcionales

Componentes básicos solo para VMI2

Piezas disponibles solo para VMI2
